Comparaison entre filetage en pouces et métrique

Comparaison du filetage en pouces et du filetage métrique, comparaison du filetage en pouces métrique — Filetage en pouces (UNC) vs. filetage métrique (M3)

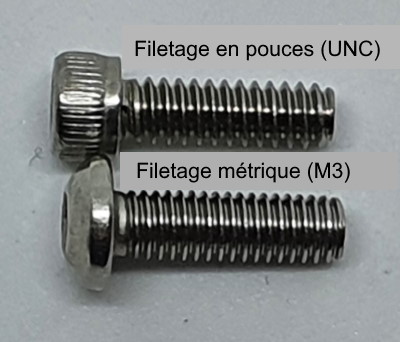

Les filetages métriques ou les vis métriques et les filetages en pouces ou les vis en pouces sont très similaires, mais il s'agit de types de filetages et d'unités de mesure différents. Les types de vis ne sont pas compatibles et ne peuvent pas être échangés entre eux.Sur l'image de gauche, vous voyez une vis en pouce UNC et en dessous une vis métrique M3. On peut voir que le filetage UNC est un peu plus grossier que le filetage métrique M3.

Dans le tableau des filetages en pouces suivant (tableau des vis en pouces), nous souhaitons toutefois vous montrer quelles vis en pouces et quelles vis métriques peuvent être comparées.

werbung links1

UNC Filetage en pouces Tableau

Dans le tableau des vis en pouces pour UNC, nous comparons clairement les tailles les plus courantes. Sur le côté gauche du tableau, vous trouverez le filetage UNC et sur le côté droit, le filetage métrique (souvent appelé filetage standard). Cette comparaison permet de se faire rapidement une idée de la correspondance entre le filetage UNC et le filetage métrique, ce qui donne une estimation de la taille.

Tableau des filetages en pouces UNC		Filetage métrique régulier
UNC	Diamètre du filetage extérieur en mm	Filetage standard Taille x pas de vis	Diamètre du filetage extérieur en mm
N 1 - 64	1,854 mm	M2 x 0.40	2,00 mm
N 3 - 48	2,515 mm	M2.5 x 0.45	2,50 mm
N 4 - 40	2,845 mm	M3 x 0.50	3,00 mm
N 6 - 32	3,505 mm	M3.5 x 0.60	3,50 mm
N 8 - 32	4,166 mm	M4 x 0.70	4,00 mm
N 10 - 24	4,826 mm	M5 x 0.80	5,00 mm
1/4" - 20	6,350 mm	M6 x 1.00	6,00 mm
5/16" - 18	7,938 mm	M8 x 1.25	8,00 mm
3/8" - 16	9,525 mm	M10 x 1.50	10,00 mm
1/2" - 13	12,700 mm	M12 x 1.75	12,00 mm
9/16" - 12	14,288 mm	M14 x 2.00	14,00 mm
5/8" - 11	15,875 mm	M16 - 2.00	16,00 mm
3/4" - 10	19,050 mm	M20 x 2.50	20,00 mm
7/8" - 9	22,225 mm	M22 x 2.50	22,00 mm
1" - 8	25,400 mm	M24 x 3.00	24,00 mm
1 - 1/8" - 7	28,575 mm	M27 x 3.00	27,00 mm
1 - 1/4" - 7	31,750 mm	M30 x 3.50	30,00 mm
1 - 1/2" - 6	38,100 mm	M36 x 4.00	36,00 mm
1 - 3/4" - 5	44,450 mm	M42 x 4.50	42,00 mm
2" - 4 1/2	50,800 mm	M48 x 5.00	48,00 mm

* Toutes les déclarations sans garantie.

UNF Filetage en pouces Tableau

Dans le tableau des vis en pouces pour UNF, encore une fois la même chose que ci-dessus, mais pour les vis en pouces UNF. Les vis en pouces UNF sont l'équivalent du filetage européen à pas fin.

Tableau des filetages en pouces		Filetage métrique à pas fin
UNF	Diamètre du filetage extérieur en mm	Filetage standard Taille x pas de vis	Diamètre du filetage extérieur en mm
1/4" - 28	6,350 mm	M6 x 0.75	6,00 mm
5/16" - 24	7,938 mm	M8 x 1.00	8,00 mm
3/8" - 24	9,525 mm	M10 x 1.25	10,00 mm
1/2" - 20	12,700 mm	M12 x 1.50	12,00 mm
9/16" - 18	14,288 mm	M14 x 1.50	14,00 mm
5/8" - 18	15,875 mm	M16 x 1.50	16,00 mm
3/4" - 16	19,050 mm	M20 x 1.50	20,00 mm
7/8" - 14	22,225 mm	M22 x 1.50	22,00 mm
1" - 12	25,400 mm	M24 x 2.00	24,00 mm
1 - 1/8" - 12	28,575 mm	M27 x 2.00	27,00 mm
1 - 1/4" - 12	31,750 mm	M30 x 2.00	30,00 mm
1 - 1/2" - 12	38,100 mm	M36 x 2.00	36,00 mm

* Toutes les déclarations sans garantie.
