Mesurer la vis



Celui qui veut mesurer correctement une vis doit tenir compte de ce qui suit. La taille de la vis est toujours indiquée de la même manière pour toutes les vis. On indique d'abord l'épaisseur ou le diamètre de la vis, puis la longueur de la vis.



   Exemple:  3,5 x 50    (vis à bois)

Le diamètre est de 3,5 mm et la longueur de 50 mm.



                    M3 x 20   (vis métrique)

Le diamètre est de M3 et la longueur de 20mm.



 Le moyen le plus simple de mesurer une vis est d'utiliser un pied à coulisse. Pour mesurer une vis, on procède comme suit en deux étapes simples:



werbung links1

1ère étape - Mesurer le diamètre de la vis

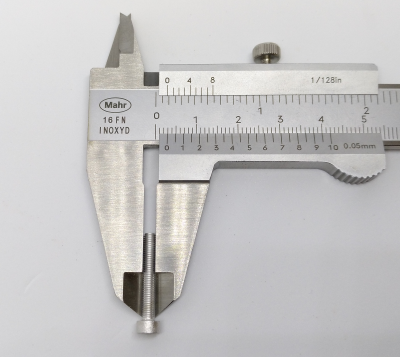

Mesurer correctement le diamètre des vis, mesurer correctement l'épaisseur des vis
1ère étape - Mesurer le diamètre de la vis



Pour mesurer correctement le diamètre d'une vis, il faut veiller à mesurer sur le filet et à ne pas placer le pied à coulisse entre les filets par erreur. Si l'on place la vis transversalement dans le pied à coulisse, la probabilité d'une erreur de mesure est très élevée, car les mâchoires du pied à coulisse peuvent glisser entre les filets. La vis doit donc être placée dans le sens de la longueur par rapport aux branches du pied à coulisse. Le diamètre d'une vis est toujours mesuré sur le filetage.



2ème étape - Mesurer la longueur de la vis

Mesurer correctement la longueur des vis
Vis de culasse, mesurer correctement la longueur



Pour mesurer correctement la longueur d'une vis, il faut savoir que la partie de la vis qui peut être vissée dans le matériau est appelée longueur de la vis.



Pour les vis à tête cylindrique ou les vis à tête bombée, par exemple, on ne mesure que la longueur du filetage, c'est-à-dire de la partie inférieure de la tête de la vis jusqu'à la pointe de la vis. La meilleure façon de mesurer cela est d'utiliser la jauge de profondeur du pied à coulisse, voir l'image à gauche. On ne mesure que la partie qui pénètre dans le matériau!



Vis à tête fraisée, mesurer correctement la longueur
Vis à tête fraisée, mesurer correctement la longueur

Mais attention! Les vis à tête fraisée sont ici une exception, la tête de la vis est mesurée en même temps, car elle disparaît complètement dans le matériau lors du vissage. Pour les vis à tête fraisée, vous pouvez serrer la vis entière entre les deux mâchoires et mesurer la longueur de la vis, voir l'image à gauche.



Mesurer correctement une vis n'est pas difficile avec un pied à coulisse et maintenant vous savez comment faire!

Mesurer une vis à bois



Celui qui souhaite mesurer une vis à bois doit savoir que pour les vis à bois, on indique d'abord l'épaisseur ou le diamètre de la vis, puis la longueur de la vis.



Exemple:     5 x 50 (vis à bois)

                    Le diamètre est de 5 mm et la longueur de 50 mm.



Pour mesurer précisément une vis à bois, le mieux est d'utiliser un pied à coulisse. Nous vous expliquons ici en deux étapes simples comment mesurer correctement une vis à bois.



werbung links2

1ère étape - Mesurer le diamètre de la vis à bois

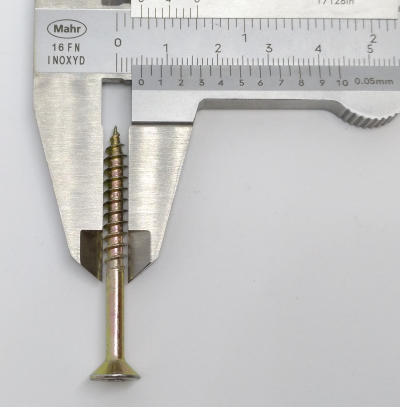

Mesurer le diamètre des vis à bois
Mesurer le diamètre des vis à bois



Pour mesurer correctement le diamètre d'une vis à bois, il faut veiller à mesurer sur le filet et à ne pas placer le pied à coulisse par erreur entre les filets de la vis à bois. Si l'on place la vis transversalement dans le pied à coulisse, la probabilité d'une erreur de mesure est très élevée, car les mâchoires du pied à coulisse peuvent se glisser entre les filets. La vis doit donc être placée dans le sens de la longueur par rapport aux branches du pied à coulisse. Le diamètre d'une vis est toujours mesuré sur le filetage.



Étape 2 - Mesurer la longueur de la vis à bois

Mesurer la longueur de vis à bois
Mesurer la longueur des vis à bois

Pour mesurer correctement la longueur d'une vis à bois, il faut savoir que la partie de la vis qui peut être vissée dans le matériau est indiquée comme longueur de la vis. Pour les vis à bois à tête bombée, par exemple, seule la longueur du filetage est mesurée, c'est-à-dire de la partie inférieure de la tête de la vis jusqu'à la pointe de la vis. La meilleure façon de mesurer cela est d'utiliser la jauge de profondeur du pied à coulisse. On ne mesure que la partie qui pénètre dans le matériau!



Mais attention ! Les vis à bois à tête fraisée sont ici une exception, la tête de la vis est mesurée en même temps, car elle disparaît complètement dans le matériau lors du vissage. Pour les vis à tête fraisée, vous pouvez coincer la vis entière entre les deux mâchoires et mesurer la longueur de la vis, voir l'image à gauche.
