Ouverture de clé Vis sans tête
L'ouverture de clé pour les vis sans tête métriques se trouve sous forme de mesure (s) dans les dessins techniques et est indiquée en mm (millimètres).

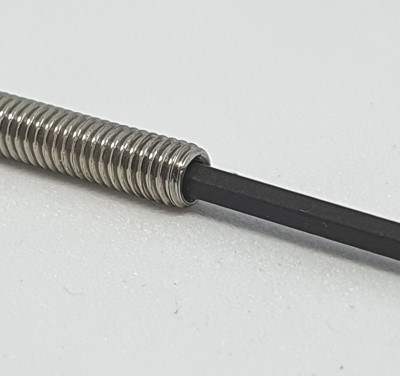

À gauche de l'image, une vis sans tête M3 (vis sans tête) à envoyer avec un entraînement à six pans creux de 1,5 mm.
Dans le tableau des tailles de clés ci-dessous, vous trouverez toutes les tailles de clés courantes de M2,5 à M24.
Ouverture de clé Vis sans tête tableau
|
Ouverture de clé Vis sans tête tableau |
||
| Taille du filetage |
Entraînement Six pans creux |
Entraînement denture intérieure (TX) |
| M2,5 | 1,3 mm | |
| M3 | 1,5 mm | T6 |
| M4 | 2,0 mm | T8 |
| M5 | 2,5 mm | T10 |
| M6 | 3 mm | T15 |
| M8 | 4 mm | T25 |
| M10 | 5 mm | T30 |
| M12 | 6 mm | T40 |
| M14 | 8 mm | T50 |
| M20 | 10 mm | T55 |
| M24 | 12 mm | T60 |
* Toutes les déclarations sans garantie.
