Diamètre de la vis

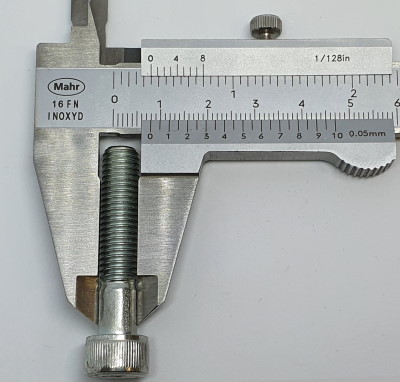

Le diamètre de la vis est déterminé le plus rapidement possible à l'aide d'un pied à coulisse ou d'un pied à coulisse, comme on peut le voir sur l'image de gauche. Pour cela, le pied à coulisse est placé parallèlement à la vis. Dans l'exemple de gauche, le diamètre d'une vis M8 est mesuré.

Dans le tableau ci-dessous, vous trouverez tous les diamètres de vis courants de M1 à M64 et les tailles de trous de passage. Un trou débouchant est un trou qui traverse une pièce et à travers lequel une vis est introduite. On fait ici la distinction entre "fin", "moyen" et "gros". Dans la mesure du possible, il est préférable de choisir "gros", ce qui permet de compenser les éventuels défauts de fabrication et facilite le montage.

werbung links1

Vis Diamètre Tableau

Taille des vis	Vis Diamètre	Trou de passage
Taille des vis	Vis Diamètre	fin (mm)	moyen (mm)	grossier (mm)
Diamètre des vis M1	1,0 mm	1,1	1,2	1,3
Diamètre des vis M1,2	1,2 mm	1,3	1,4	1,5
Diamètre des vis M1,4	1,4 mm	1,5	1,6	1,8
Diamètre des vis M1,6	1,6 mm	1,7	1,8	2
Diamètre des vis M1,8	1,8 mm	2	2,1	2,2
Diamètre des vis M2	2,0 mm	2,2	2,4	2,6
Diamètre des vis M2,5	2,5 mm	2,7	2,9	3,1
Diamètre des vis M3	3,0 mm	3,2	3,4	3,6
Diamètre des vis M3,5	3,5 mm	3,7	3,9	4,2
Diamètre des vis M4	4,0 mm	4,3	4,5	4,8
Diamètre des vis M5	5,0 mm	5,3	5,5	5,8
Diamètre des vis M6	6,0 mm	6,4	6,6	7
Diamètre des vis M7	7,0 mm	7,4	7,6	7,8
Diamètre des vis M8	8,0 mm	8,4	9	10
Diamètre des vis M10	10 mm	10,5	11	12
Diamètre des vis M12	12 mm	13	13,5	14,5
Diamètre des vis M14	14 mm	15	15,5	16,5
Diamètre des vis M16	16 mm	17	17,5	18,5
Diamètre des vis M18	18 mm	19	20	21
Diamètre des vis M20	20 mm	21	22	24
Diamètre des vis M22	22 mm	23	24	26
Diamètre des vis M24	24 mm	25	26	28
Diamètre des vis M27	27 mm	28	30	32
Diamètre des vis M30	30 mm	31	33	35
Diamètre des vis M36	36 mm	37	39	42
Diamètre des vis M42	42 mm	43	45	48
Diamètre des vis M48	48 mm	50	52	56
Diamètre des vis M56	56 mm	58	62	66
Diamètre des vis M64	64 mm	66	70	74

* Toutes les déclarations sans garantie.
